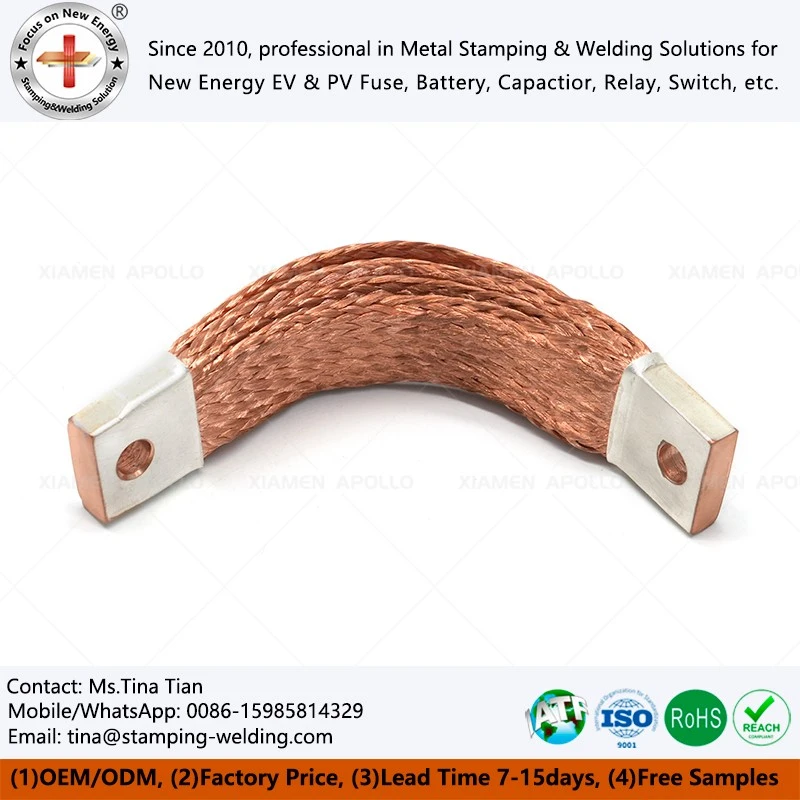

Elastīgi vara pīti stiepļu savienotāji ar metinātiem galiem
Elastīgi vara pīti stiepļu savienotāji ar metinātiem galiem ir paredzēti lielas-strāvas elastīgiem elektriskiem savienojumiem ar zemu pretestību, vibrācijas pretestību un stabilu vadītspēju. Produktam ir vairāku -šķiedru vara pinums, metināti spaiļu gali, optimizēta materiālu izvēle un precīzi ražošanas procesi EV, ESS, elektroenerģijas sadalei un rūpnieciskām elektriskajām ierīcēm.
- Ātra piegāde
- Kvalitātes nodrošināšana
- 24/7 klientu apkalpošana
Produkta ievads
Augstas-vibrācijas jaudas sadales vidēs termiskā izplešanās un mehāniskais nogurums bieži izraisa stingru kopņu savienojumu plaisāšanu vai atslābināšanu saskares virsmās. Šajos elastīgajos vara pinuma stiepļu savienotājos ar metinātiem galiem tiek izmantota vairāku pavedienu C11000 OFE sarkanā vara stieple (diametrs 0,05 mm–0,15 mm) plakanos vai apaļos profilos, lai absorbētu dinamiskas konstrukcijas kustības. Termināli ir apvienoti cietos kontaktu blokos, izmantojot augstas-tonnāžas aukstās presēšanas vai pretestības presēšanas-metināšanu, novēršot pildmetālu un papildu kontaktu pretestību. Xiamen Apollo Stamping Welding Technology Co., Ltd. pārvalda pilnu apstrādi{11}}līdz galam{13}}no precīzas pinuma un presēšanas-līdz elektro-alvošanai, sudraba pārklājumam un pielāgotai PVC, PET vai silikona uzmavām. Mūsu inženieru komanda nodrošina pilnīgus DFM pārskatus, lai saskaņotu šķērsgriezuma laukumu ar nepārtrauktas strāvas stipruma specifikācijām EV akumulatoru komplektiem, transformatoriem un telekomunikāciju zemējuma sistēmām.
Tehniskās specifikācijas un materiālu standarti
| Parametru kategorija | Tehniskais atribūts/specifikācija | Pamatmateriāls / vērtību diapazons | Inženiertehniskais standarts | Testēšanas un kvalitātes metode |
| Izejviela un tīrība | Vadītāja bāzes vadu pakāpe | C11000/E-Cu augstas-tīrības sarkanais varš (Cu, lielāks vai vienāds ar 99,95%) | GB/T 5231 / ASTM B152 | Spark OES ķīmiskā analīze |
| Diriģenta šķērsgriezums{0}} | Standarta vadu mērinstrumenti | 15 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²+ | DIN 46433 / ISO 2768-m | Optiskais mikroskops un kalibra mērīšana |
| Strand būvniecība | Viena stieples diametrs un blīvums | 0,12 mm dzīslas; 80% – 95% pinuma blīvums | GB/T 5231 / ASTM B172 | Automatizēts vadu skaitītājs un optiskā blīvuma pārbaude |
| Līdzstrāvas pretestība | Elektriskā pretestība 20 grādos | Mazāks vai vienāds ar 0,07 Ω/m (25 mm² profila atsauce) | IEC 60028 | Mikro-ommetra pretestības pārbaude |
| Pašreizējā kravnesība | Nepārtraukta darba jauda | 200 A – 250 A (50 mm² profils pie 70 grādu darba temperatūras) | DIN 43671 / IEC 60512-5 | Nepārtraukta temperatūras paaugstināšanās pārbaude |
Ražošanas process un termiskā vadība
Vairāku{0}}stiepļu pinums
Ātrgaitas pinuma mašīnas no 0,05 mm līdz 0,15 mm konservētas vai tukšas C11000 vara šķipsnas auž viendabīgā, zema-blīvuma pinumā, kas palielina lieces rādiusu un noguruma ilgmūžību elastīgiem vara pinuma stiepļu savienotājiem ar metinātiem galiem.
Aukstā-preses termināļa formēšana
Lielas-tonnāžas mehāniskās preses sablīvē metinātos galus precīzās taisnstūrveida ģeometrijās, štancējot precīzus skrūvju caurumu profilus atbilstoši klienta 2D izdrukām vara pīta zemējuma siksnas stieples kabelim.
Electro{0}}pārklāšanas līnija
Iekļauts elektro-alvas vai sudraba pārklājums rada viendabīgu, pret koroziju-izturīgu barjeru virs atklātajām spaiļu virsmām, novēršot vara oksidēšanos augstas -temperatūras termisko ciklu laikā barošanas savienotāja plakanām, elastīgām bateriju pītām kopnēm.
Siltuma izkliedes ģeometrija
Porains, plakans -pinuma-šķērsgriezums palielina virsmas-laukumu-līdz -tilpuma attiecību salīdzinājumā ar cieto stieņu pamatni, ļaujot piespiedu gaisam atdzesēt savienotāju nepārtrauktas pārsprieguma pārsprieguma laikā.
Bieži uzdotie jautājumi
J: Kāpēc izvēlēties metinātus galus, nevis standarta presēšanas spailesElastīgi vara pīti stiepļu savienotāji ar metinātiem galiem?
A: Metinātie gali veido stabilu vara-uz-savienojumu ar kontrolētu elektrisko pretestību. Tie samazina dzīslu atslābināšanas risku vibrācijas ciklu laikā un ir piemēroti EV akumulatoru komplektiem, ESS sistēmām un lielas-strāvas elektriskiem mezgliem.
J: Kādus kvalitātes dokumentus var nodrošināt automobiļu piegādes projektiem?
A: Rūpnīca atbalsta ISO9001 un IATF16949 vara kopņu elektrisko elastīgo vadu kabeļu ražošanas sistēmas ar izmēru pārbaudes ziņojumiem, elektrisko testu ierakstiem, materiālu sertifikātiem un PPAP dokumentāciju, kas pieejama saskaņā ar projekta prasībām.
J: Vai elastīgos vara pītos savienotājus var pielāgot dažādiem strāvas rādītājiem?
A: Jā. Vadītāja šķērsgriezumu, pinumu slāņus, spaiļu izmērus, metināšanas metodi un apšuvuma apstrādi var pielāgot, pamatojoties uz pašreizējo slodzi, uzstādīšanas vietu un termiskām prasībām, ko nodrošina klienta rasējumi.
Sazinieties ar mums
Nosūtiet mums savus 2D/3D CAD rasējumus (STEP, DWG, PDF) vai pašreizējās jaudas prasības, lai 24 stundu laikā nekavējoties veiktu DFM novērtēšanu, termināļa rīku plānu un rūpnīcas{2}}tiešo piedāvājumu.
