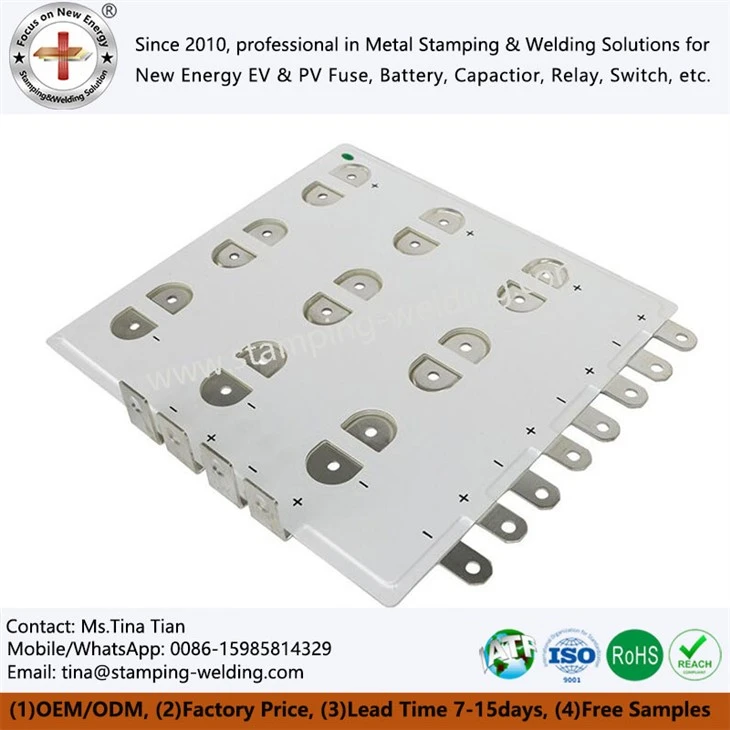

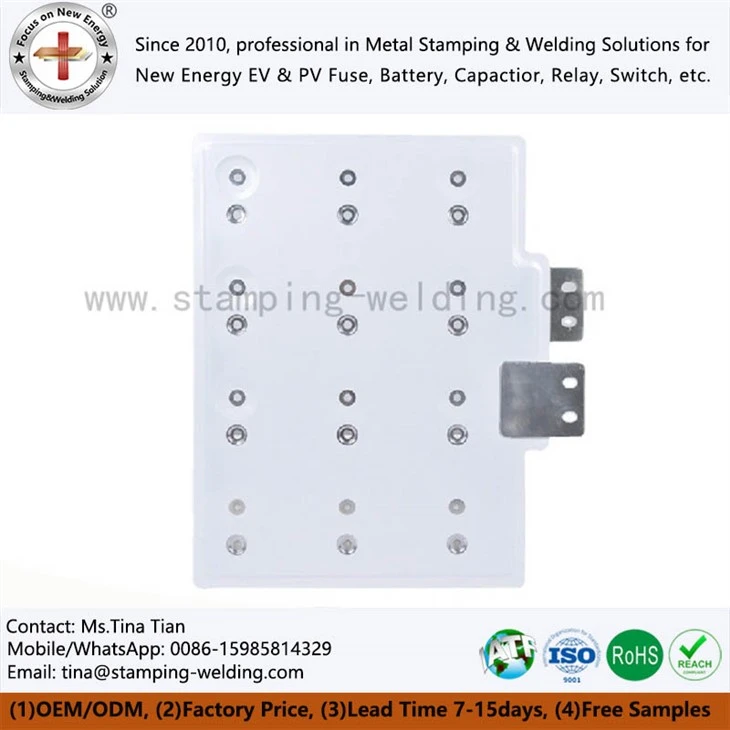

Laminēta vara kopne
Laminētā vara kopnes ir augstas -veiktspējas, daudzslāņu{1}}kompozīta jaudas pārvades risinājums. Precīzi laminējot augsti vadītspējīgus vara slāņus ar izolācijas slāņiem, veidojas vadoša sastāvdaļa ar zemu induktivitāti un lielu strāvas nestspēju, ko plaši izmanto spēka elektronikā, jaunajā enerģētikā, rūpnieciskajā automatizācijā un citās jomās.
- Ātra piegāde
- Kvalitātes nodrošināšana
- 24/7 klientu apkalpošana
Produkta ievads
Laminēta vara kopne ir ļoti integrēta vadoša sastāvdaļa, kas paredzēta efektīvai enerģijas pārvadei jaudas elektronikā. Izgatavots, laminējot vairākus vara slāņus ar izolāciju, tas nodrošina izcilu elektrisko veiktspēju un izolāciju lielas strāvas apstākļos. Kā būtiska daļa no laminētām invertora kopnēm un kopnes barošanas elektronikai, to plaši izmanto elektriskajos transportlīdzekļos, atjaunojamās enerģijas sistēmās, invertoros un UPS sistēmās, lai uzlabotu enerģijas pārveidošanas efektivitāti un optimizētu enerģijas sadali.
Galvenās tehnoloģijas un veiktspējas priekšrocības
Augsta-efektivitāte, zemu-zaudējumu dizains
Daudzslāņu vara kopnē ir izmantota kompakta saliktas konstrukcijas konstrukcija, kas efektīvi saīsina strāvas ceļu, ievērojami samazina parazitāro induktivitāti un enerģijas zudumus un uzlabo sistēmas dinamiskās reakcijas veiktspēju.
Lieliska termiskā veiktspēja
Optimizējot siltuma vadīšanas ceļu starp izolācijas slāni un vara slāni, daudzslāņu kopne var ātri izkliedēt siltumu, samazinot siltuma uzkrāšanos un uzlabojot lielas{0}}jaudas moduļu kalpošanas laiku un stabilitāti.
Spēcīga pret{0}}traucējumu un sistēmas stabilitāte
Kompaktā saliktā struktūra samazina elektromagnētiskos traucējumus (EMI), kas ir īpaši svarīgi tādām lietojumprogrammām kā augstfrekvences{0}}pārslēgšanas barošanas avoti un invertori.
Kompakta konstrukcija un vienkārša uzstādīšana
Integrētais dizains var aizstāt sarežģītas kabeļu shēmas, vienlaikus samazinot savienojuma punktu kļūdas un uzlabojot partijas montāžas efektivitāti un konsekvenci.
Tehniskie parametri
| Specifikācijas | Parametra apraksts |
| Pašreizējā kravnesība | Mazāks vai vienāds ar 600A/800A/lielāks vai vienāds ar 1200A (pielāgots atbilstoši projektam) |
| Izolācijas izturības spriegums | 3,5 kV–8,0 kV (atkarībā no materiāliem un vides apstākļiem) |
| Materiāli | Augstas vadītspējas varš, laminēts ar augstas karstumizturības-izolācijas materiālu |
| Tipisks biezums | 0,2–2,0 mm (atbilstoši dizaina prasībām) |
| Darba temperatūra | -40 grādi -+125 grādi |
(Piezīme: konkrētus parametrus var izstrādāt un pielāgot atbilstoši klienta produktu prasībām)
Tipiski nozares pielietojuma scenāriji
Jaunas enerģijas transportlīdzekļu spēka piedziņas sistēmas:Izmanto akumulatoru pārvaldības sistēmās (BMS), augstsprieguma{0}}elektroenerģijas sadales moduļos un piedziņas invertoros, lai uzlabotu enerģijas pārvades efektivitāti.
Jauni enerģijas invertori un enerģijas uzglabāšanas sistēmas:Saules invertoros un enerģijas uzglabāšanas sistēmās laminētas kopnes uzlabo konversijas efektivitāti un samazina siltuma zudumus, izmantojot precīzu vadošu struktūru.
Rūpnieciskās vadības un datu centra barošanas avoti:Nodrošina kompaktu, stabilu un uzticamu vadošu risinājumu augsta{0}}blīvuma elektroenerģijas sadales sistēmām.
Mūsu ražošanas iespējas un kvalitātes nodrošināšana
Mēs izmantojam progresīvas štancēšanas, laminēšanas un vakuumizolācijas tehnoloģijas katra ražošanālaminēta vara kopnesaskaņā ar stingru kvalitātes sistēmu, nokārtojot šādus testus:
Izolācijas izturības sprieguma pārbaude
Augstas{0}}temperatūras riteņbraukšanas veiktspējas tests
Ilgtermiņa-straumes-nešanas stabilitātes pārbaude
Ir pieejams pielāgots dizains un inženiertehniskais atbalsts, lai atbilstu dažādu sistēmu veiktspējas prasībām.
Bieži uzdotie jautājumi (FAQ)
J: Kādas ir laminētā vara kopņu galvenās priekšrocības?
A: Zemāka induktivitāte, lielāka integrācija, labāka siltuma izkliede un mazāk instalācijas kļūdu salīdzinājumā ar tradicionālajām kabeļu sistēmām.
J: Kā noteikt kopņu konstrukcijas specifikācijas?
A: Mēs varam pielāgot jums optimālo struktūru, pamatojoties uz sistēmas spriegumu, pašreizējām prasībām un apkārtējās vides temperatūru.
sazinieties ar mums
Lai saņemtu produktu izvēli, tehnisko atbalstu vai piedāvājumus, lūdzu, sazinieties ar mūsu inženieru komandu, izmantojot tālāk norādītās metodes.
