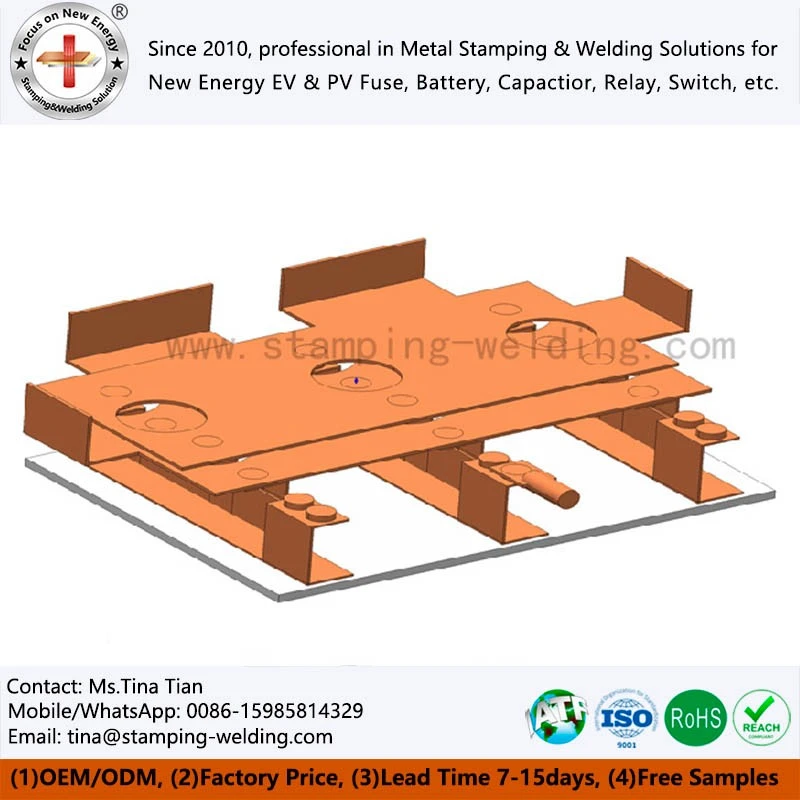

Metro laminēta kopne
Pilsētas dzelzceļa tranzīta sistēmās, piemēram, metro un vieglie sliežu ceļi, galvenais aprīkojums, piemēram, vilces invertori, papildu enerģijas avoti un enerģijas atgūšanas sistēmas, izvirza ārkārtīgi augstas prasības elektrisko savienojumu uzticamībai, strāvas nestspējai, telpiskajai pielāgošanās spējai un videi. Metro laminētā kopne kā uzlabots risinājums tradicionālo kabeļu maršrutēšanas aizstāšanai kļūst par galveno sastāvdaļu dzelzceļa tranzīta elektriskajā projektēšanā.
- Ātra piegāde
- Kvalitātes nodrošināšana
- 24/7 klientu apkalpošana
Produkta ievads
Pilsētas dzelzceļa tranzīta modernizācijas procesā uz lielas -jaudas, viedām un-ilgmūžībām Subway laminētās kopnes kalpo par galveno savienojumu nesēju metro vilces elektroapgādes sistēmām un -borta pārveidotāju sistēmām, pildot galveno uzdevumu — efektīvu līdzstrāvas/maiņstrāvas enerģijas pārvadi, sprieguma stabilitātes atbalstu un izolācijas drošības aizsardzību. Precīza nozares problēmu risināšana, piemēram, transmisijas zudums, izolācijas kļūme, vibrācijas nogurums un ierobežota vieta metro augsta sprieguma apstākļos, nodrošinot atbilstošus, efektīvus un ieviešamus pielāgotus risinājumus pasaules dzelzceļa tranzīta inženieru pircējiem, sistēmu integratoriem un transportlīdzekļu ražotājiem, ir galvenā iepirkuma izvēle, lai uzlabotu metro energosistēmas darbības stabilitāti.

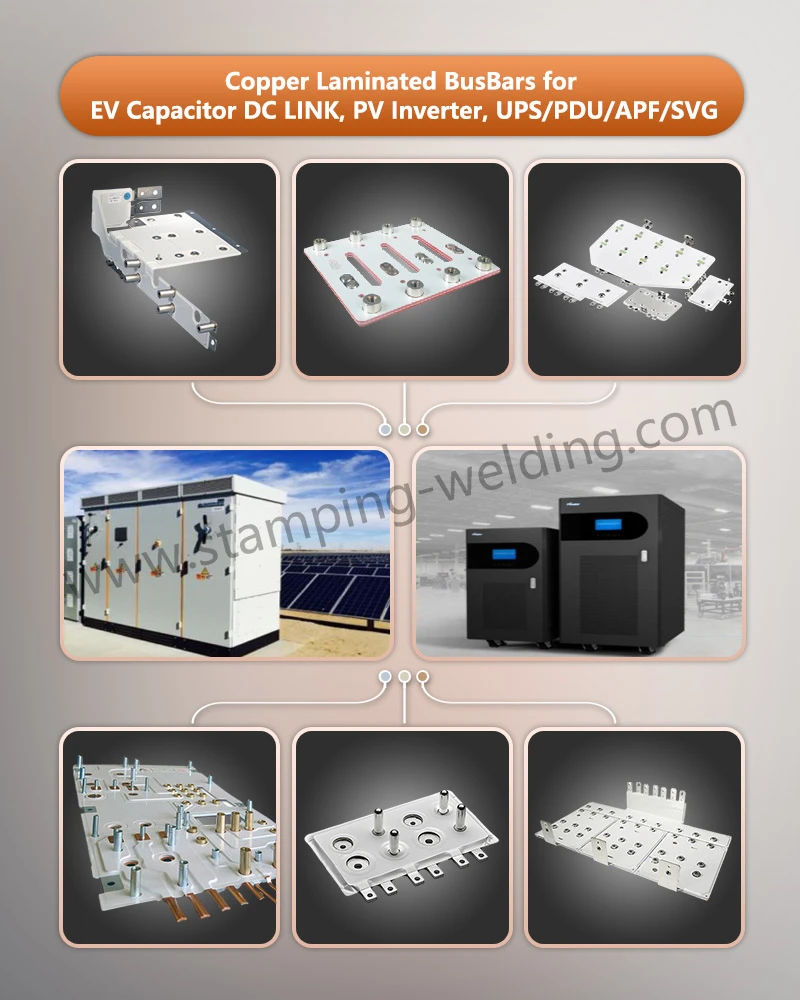

inženiertehniskiem nolūkiem
Savienojums starp vilces invertoru un motoru

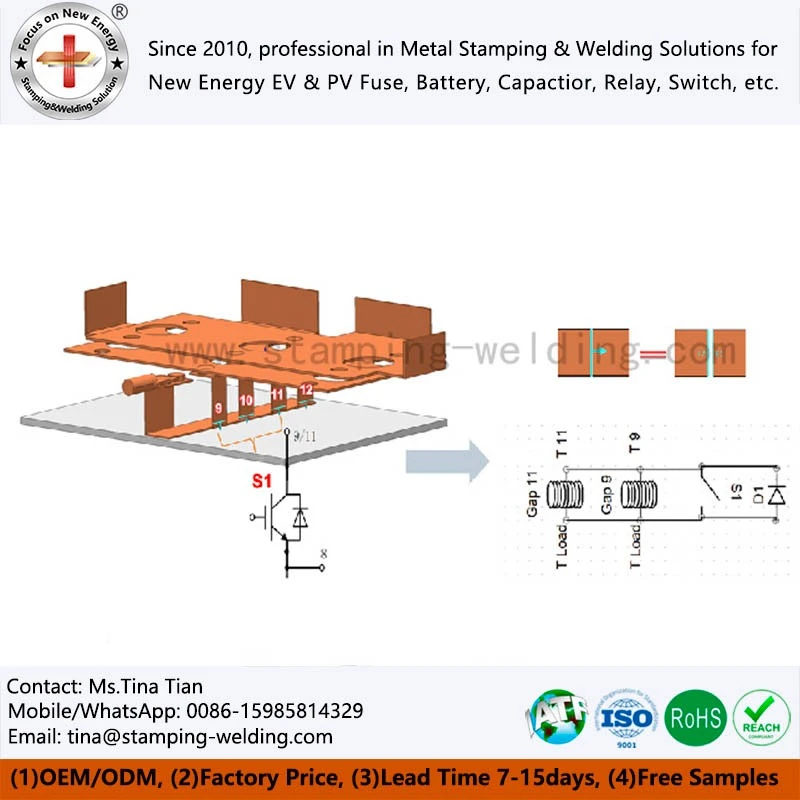

Subway laminētā kopne atrisina parazitārās induktivitātes un elektromagnētisko traucējumu problēmas, ko rada tradicionālie kabeļi augstas-frekvences pārslēgšanas apstākļos, samazina ķēdes zudumus un uzlabo sistēmas darbības stabilitāti un elektromagnētiskās saderības veiktspēju.
01
Papildu barošanas sistēmas (SIV) barošanas moduļa pieslēgums
Kompaktā telpā laminētā vara kopnes nodrošina augsta-blīvuma elektrisko starpsavienojumu, integrējot vairākus savienojuma punktus vienā, racionalizētā struktūrā, efektīvi optimizējot siltuma izkliedes ceļus, samazinot lokālo temperatūras paaugstināšanos, uzlabojot kopējo jaudas blīvumu un nodrošinot ilglaicīgu darbību.
02
Enerģijas reģenerācijas sistēma savienota ar līdzstrāvas kopni
Nodrošiniet zemas pretestības un augsta sprieguma izturīgus elektriskos ceļus, lai pielāgotos augstas-frekvences uzlādes un izlādes apstākļiem, vienlaikus iekļaujot laminētas elastīgās kopnes, lai nodrošinātu efektīvu pārraidi, samazinātu termisko spriegumu dinamiskās slodzēs un garantētu enerģijas reģenerācijas sistēmu ilglaicīgu-izturību prasīgās darbības vidēs.
03
Strāvas ierīču savstarpēja savienošana starp sadales skapi un sadales skapi
Tradicionālo vadu instalācijas aizstāšana ar saliktu konstrukciju, laminētais vara stienis vienkāršo iekšējo vadu izkārtojumu, samazina montāžas laiku un uzlabo ērtības pēc apkopes un sistēmas tīrību, kā arī nodrošina labāku inženiertehnisko risinājumu moduļu projektēšanai un elektrisko skapju masveida ražošanai.
04
Pielāgojami priekšmeti
Izmēri un konstrukcijas forma
Mēs varam pielāgot telekomunikāciju laminētās kopnes garumu, platumu, biezumu, uzstādīšanas cauruma pozīciju un neregulāro struktūru atbilstoši klienta norādītajai uzstādīšanas vietai, moduļu izkārtojumam un montāžas prasībām. Atbalstiet 2D/3D rasējumu dokstaciju, lai panāktu precīzu saskaņošanu ar skapjiem un barošanas moduļiem, kas atbilst kompaktu telpu vai sarežģītu izkārtojumu inženiertehniskajām prasībām.
Pamatnes veids un biezums
Laminēto invertora kopņu substrātu var izvēlēties no augstas vadītspējas vara materiāliem (piemēram, T2Y2, C11000) vai viegliem alumīnija materiāliem (piemēram, 1060, A1050), vai var izmantot vara alumīnija kompozītmateriālu struktūru, lai līdzsvarotu veiktspēju un izmaksas. Pamatnes biezumu var pielāgot diapazonā no 0,5 mm līdz 6,0 mm, precīzi izvēloties, pamatojoties uz faktisko strāvas pārvades līmeni.
Virsmas apstrāde un pārklājuma biezums
Laminēto kopņu savienotāju virsmas apstrādes metodes ietver sudraba pārklājumu, alvu, niķelēšanu un pasivēšanu, ko var elastīgi izvēlēties atbilstoši kontaktu pretestības prasībām, vides korozijas līmeņiem un aizmugures{0}}metināšanas procesiem. Pārklājuma biezums atbalsta pielāgošanu no 3 μm līdz 12 μm, un lielai strāvai ir ieteicams sudraba pārklājums.
Izolācijas metode un krāsu izvēle
Laminētās zeminduktīvās kopnes izolācijas risinājums ietver dažādas metodes, piemēram, PET izolācijas papīru (GTS no Amerikas Savienotajām Valstīm, KREMPEL no Vācijas u.c.), PVC impregnēšanu, epoksīda pulvera pārklājumu, PE termosarūkošās caurules un PA66 plastmasas apvalku, kas tiek izvēlēti atbilstoši spiediena izturības līmenim, temperatūras izturības diapazonam, liesmas slāpēšanas prasībām un uzstādīšanas metodei.
ražošanas priekšrocība
TheMetro laminēta kopneizmanto pilnībā slēgtu laminētu liešanas procesu, vadītājs un izolācijas materiāls ir cieši pielipuši bez iekšējām gaisa spraugām, novēršot slēptās daļējas izlādes draudus. Ražošanas process notiek saskaņā ar standartizētām procedūrām ar stingru produkta konsistenci, kas ir piemērota liela apjoma un augstas stabilitātes piegādei. Integrētais iepakojums novērš sarežģītas elektroinstalācijas saites, ievērojami uzlabo montāžas efektivitāti un samazina montāžas kļūmju skaitu uz vietas, nodrošinot stabilu un uzticamu ražošanas atbalstu liela mēroga{4}} lietojumprogrammām.
sazinieties ar mums
Mūsu uzņēmums var nodrošināt profesionālus produktu risinājumus un atbalstīt tiešu tehnisko saziņu ar inženieru komandām, lai nodrošinātu produktu uzticamību praktiskā pielietojumā. Laipni lūdzam sazināties ar mums.
