Automobiļu kopnes elektriskajos transportlīdzekļos
Jul 06, 2025
Automobiļu kopne ir būtiska mūsdienu transportlīdzekļu sastāvdaļa, kas kalpo kā vadošs ceļš elektroenerģijas sadalei. Kopnes parasti ir izgatavotas no vara vai alumīnija, un tās ir paredzētas, lai efektīvi savienotu vairākas elektriskās ķēdes, nodrošinot uzticamu enerģijas piegādi dažādām automobiļu sistēmām, piemēram, apgaismojumam, informācijas un izklaides sistēmai un elektriskajai piedziņai. To kompaktais dizains ļauj ietaupīt vietu- transportlīdzekļa arhitektūrā, kas ir īpaši svarīgi elektriskajos un hibrīdautomobiļos, kur vieta ir ļoti maza.
Ražošanas process
Materiālu izvēle

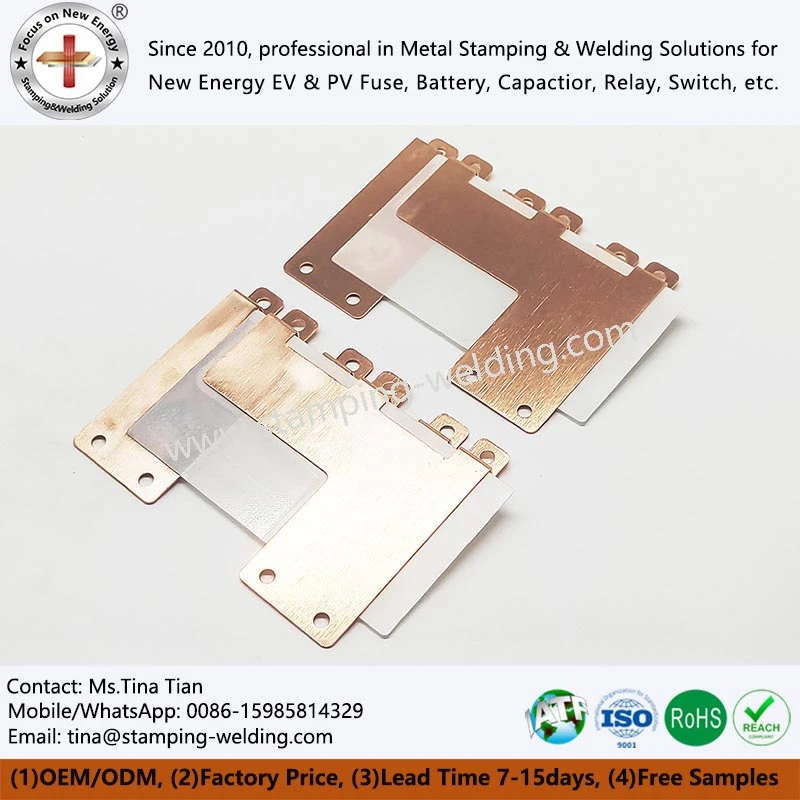

Automobiļu kopnēm parasti izvēlas tādus materiālus kā varš un alumīnijs. Varš nodrošina izcilu elektrovadītspēju, savukārt alumīnijs ir vieglāks un izmaksu ziņā efektīvāks. Automotive BusBar PET izolācijas gadījumā PET izolācijas materiāls ir rūpīgi atlasīts, lai nodrošinātu pareizu elektrisko izolāciju. Izolācija aizsargā kopni no īssavienojumiem - un vides faktoriem.
Griešana un formēšana
Izvēlētais metāla materiāls vispirms tiek sagriezts atbilstošos izmēros atbilstoši kopnes konstrukcijas prasībām. Pēc tam tas tiek pakļauts formēšanas procesam. Tas var ietvert štancēšanu, liekšanu vai apstrādi, lai izveidotu īpašu formu, kas nepieciešama izmantošanai automobiļos, piemēram, formu, kas nepieciešama automašīnas akumulatora kopnes stienim vai automobiļu zemes kopnes joslai.
Izolācijas pielietojums
Ja kopnei nepieciešama izolācija, piemēram, Automotive BusBar PET izolācijas gadījumā, tiek uzklāts izolācijas materiāls. To var izdarīt, izmantojot tādus procesus kā pārklāšana, laminēšana vai iesaiņošana. Izolācijas slānis ir rūpīgi uzklāts, lai nodrošinātu vienmērīgu pārklājumu un pareizu saķeri ar kopnes virsmu.
Montāža un pārbaude
Pēc kopnes formas un izolācijas, ja nepieciešams, to samontē ar citām sastāvdaļām. Piemēram, to var savienot ar spailēm vai citām elektriskām daļām. Pēc salikšanas kopnei tiek veikta stingra pārbaude, lai nodrošinātu, ka tās elektriskā veiktspēja, mehāniskā izturība un izolācijas īpašības atbilst nepieciešamajiem standartiem.
Standarta konfigurācija
1. Elektriskie parametri: Automobiļu kopnei jāatbilst īpašām elektriskās vadītspējas prasībām. Tam jābūt ar zemu pretestību, lai samazinātu jaudas zudumus elektroenerģijas plūsmas laikā. Sprieguma nominālvērtība ir arī būtisks parametrs, kas nodrošina, ka kopne var izturēt elektrisko slodzi automobiļu elektrosistēmā.
2. Mehāniskie izmēri: Precīzi mehāniskie izmēri ir būtiski pareizai uzstādīšanai automobiļu vidē. Kopnes garums, platums un biezums tiek rūpīgi kontrolēti. Piemēram, BusBar automobilim, ko izmanto šaurā - telpā, motora nodalījumā ir jābūt izmēriem, kas atbilst pieejamajai telpai.
3. Izolācijas īpašības: Izolētu kopņu gadījumā, piemēram, Automotive BusBar PET Insulation, izolācijai ir jābūt noteiktai dielektriskajai izturībai. Tas nodrošina, ka tas var izturēt elektriskā potenciāla starpību, nesabojājoties un neizraisot īssavienojumu -. Izolācijai jābūt arī izturīgai pret karstumu, ķimikālijām un mitrumu.
4. Savienojuma dizains: kopnei jābūt labi izveidotiem - savienojuma punktiem. Šiem savienojumiem ir jābūt uzticamiem, ar zemu kontakta pretestību, lai nodrošinātu stabilu elektrisko savienojumu. Savienojuma konstrukcijai jābūt arī viegli saliekamai un izjaucamai apkopes nolūkos.
Tipa kopsavilkums
1. Strāvas kopņu stieņi: tos izmanto lielas - strāvas elektriskās jaudas pārvadei automobiļu elektriskajā sistēmā. Piemēram, automašīnas akumulatora kopnes josla ir barošanas kopnes veids, kas savieno akumulatoru ar citām transportlīdzekļa elektriskajām sastāvdaļām, piemēram, startera motoru un elektrisko vadības bloku.
2. Zemes autobusu bāri: Automotive Ground Bus Bars nodrošina kopēju zemējuma savienojumu dažādām transportlīdzekļa elektriskajām sastāvdaļām. Tie palīdz nodrošināt pareizu elektrisko zemējumu, kas ir būtiski drošai un uzticamai elektriskās sistēmas darbībai.
3. Signālu kopņu stieņi: šīs kopnes tiek izmantotas, lai pārraidītu zemas - strāvas elektriskos signālus starp dažādām transportlīdzekļa elektriskās sistēmas daļām. Tie ir ļoti svarīgi saziņai starp sensoriem, izpildmehānismiem un vadības moduļiem.
4. Izolēti kopņu stieņi: Kopnes ar izolāciju, piemēram, Automotive BusBar PET Insulation, tiek izmantotas lietojumos, kur nepieciešama elektriskā izolācija. Tie novērš elektriskus traucējumus un īssavienojumus -, īpaši vietās, kur tuvu atrodas vairākas kopnes.
Produktu īpašības
Vizuāla pārbaude
Kopnei jābūt ar gludu virsmu, bez skrāpējumiem, iespiedumiem vai citiem redzamiem defektiem. Izolācijas slānim, ja tāds ir, jābūt vienmērīgi uzklātam, un tam jābūt vienmērīgam.
Marķēšana un marķēšana
Skaidrs marķējums un marķējums ir būtisks kopnes ērtai identificēšanai. Tas ietver informāciju, piemēram, tā elektrisko nominālu, daļas numuru un uzstādīšanas instrukcijas. Piemēram, autobusu BusBar var marķēt ar tā sprieguma un strāvas rādītājiem, lai nodrošinātu pareizu uzstādīšanu un apkopi.
Iekšējās struktūras vizualizācija
Lai vizualizētu kopnes iekšējo struktūru, var izmantot uzlabotas metodes, piemēram, rentgena staru pārbaudi -. Tas palīdz atklāt jebkādus iekšējos defektus, piemēram, tukšumus izolācijā vai plaisas metāla serdē.
Veiktspējas datu displejs
Skaidri jāparāda kopnes veiktspējas dati, piemēram, elektrovadītspēja, pretestība un temperatūras paaugstināšanās zem slodzes. Šī informācija ir noderīga inženieriem un tehniķiem automobiļu elektriskās sistēmas projektēšanas un apkopes laikā.
Produktu lietojumprogrammas
1. Akumulatoru sistēmas: Automašīnas akumulatora kopnes tiek izmantotas, lai savienotu akumulatora spailes ar pārējo elektrisko sistēmu. Tie nodrošina efektīvu jaudas pārnešanu no akumulatora uz transportlīdzekļa elektriskajām sastāvdaļām, piemēram, gaismām, radio un dzinēja vadības bloku.
2. Dzinēja nodalījums: BusBar automobiļu sastāvdaļas tiek izmantotas dzinēja nodalījumā, lai sadalītu elektroenerģiju dažādām ar dzinēju - saistītām sastāvdaļām, piemēram, degvielas iesmidzināšanas sistēmai, aizdedzes sistēmai un dzesēšanas ventilatoriem.
3. Elektriskās vadības bloki: Kopnes izmanto dažādu elektrisko vadības bloku savienošanai transportlīdzeklī. Tie nodrošina saziņu un strāvas padevi starp šīm vienībām, kas ir atbildīgas par dažādu transportlīdzekļa funkciju, piemēram, pretbloķēšanas - bremžu sistēmas un gaisa spilvenu sistēmas, vadību.
4. Apgaismojuma sistēmas: Automobiļu apgaismojuma sistēmā kopnes tiek izmantotas, lai sadalītu jaudu priekšējiem, aizmugurējiem lukturiem un salona apgaismojumam. Tie nodrošina uzticamu un efektīvu apgaismojuma darbību.
