Vara autobusu tehnoloģijas evolūcija: enerģijas pārraides jauninājumi, ko veicina materiālie jauninājumi un virsmas ārstēšana

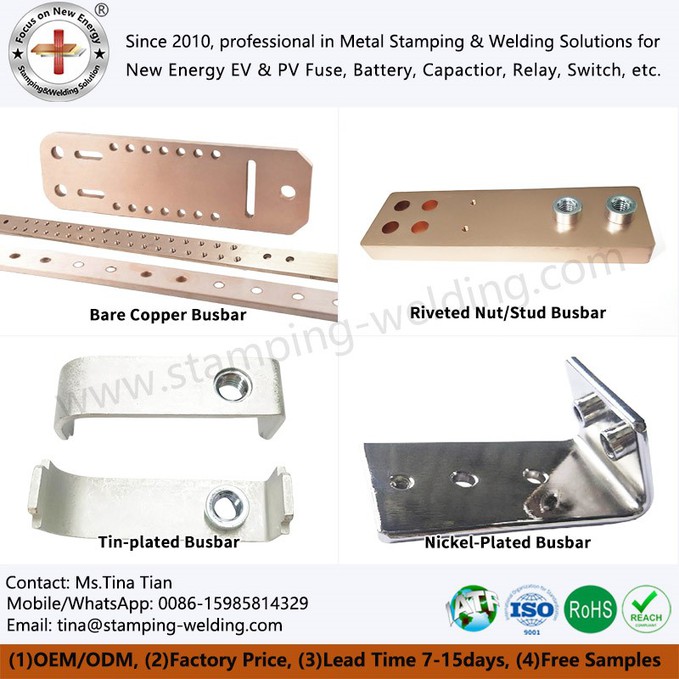

Mūsdienu enerģijas sistēmās vara kopnes ir strāvas sadales galvenais nesējs, un to veiktspēja tieši ietekmē aprīkojuma uzticamību un energoefektivitāti. Šajā rakstā uzmanība tiek pievērsta četrām kategorijām: kailām vara kopām, kniedētām riekstu vara kopām, konservētām vara kopām un niķelētām vara kopām, analizējot to materiālās īpašības, procesa priekšrocības un pielietojuma scenārijus, atklājot nozares tehnoloģiskās attīstības tendences.







Bare vara kopnes ir balstītas uz T2 vara (tīrība, kas lielāka vai vienāda ar 99,95%), saglabājot metāla dabisko vadītspēju. Tā pretestība ir tikpat zema kā 0. 017Ω · mm²/m, un tā pašreizējā uzskaites spēja ir izcila. Tas ir piemērots sausai un tīrai iekštelpu videi, piemēram, slēdžu skapjiem un transformatora iekšējiem savienojumiem. Lai arī tukšu varš ir viegli oksidēts gaisā, mehāniskais blīvējums, kas veidojas ar skrūvju pievilkšanu (griezes momenta kontrole ± 5%) zemsprieguma pilnīgos aprīkojuma komplektos var izolēt oksidējošo barotni, un kontakta pretestība ir stabila plkst<100μΩ. Studies have shown that the initial oxide layer (thickness <1μm) can improve the heat dissipation efficiency by 14%, and the radiation heat dissipation accounts for 15%, which has unique advantages in temperature rise control. Typical applications include distribution cabinet busbars and industrial equipment grounding systems, and the cost is 15%-20% lower than that of surface-treated products.

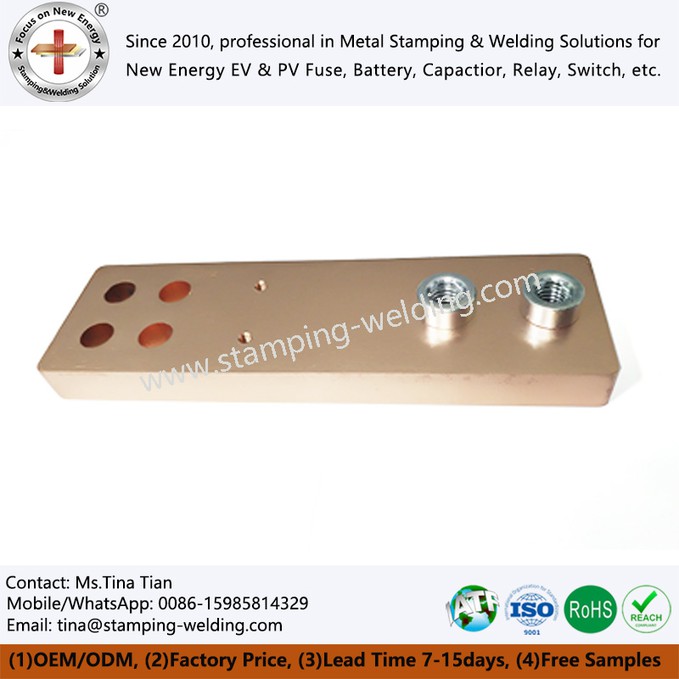

Kniedēts riekstu vara kopne integrē uzgriezni kopnes galā, izmantojot aukstas formēšanas procesu, lai panāktu "bezmaksas metināšanu + ātru montāžu". Tās galvenās priekšrocības:

1. Standartizēts interfeiss (M 4- M12 specifikācijas) montāžas efektivitāte palielinājās par 40%;

2. Thread shear strength >80MPa, atslābinošs risks vibrācijas vidē samazinājās par 70%;

3. Pielāgojieties dažādiem instalācijas scenārijiem un atbalstiet vertikālu/horizontālu fiksāciju. Procesā tiek izmantota CNC caurumošana + hidrauliskā kniedēšana ar cauruma pozīcijas precizitāti ± 0. 1 mm un RA virsmas raupjumu, kas ir mazāks vai vienāds ar 3,2 μm.

To galvenokārt izmanto jaunos enerģijas uzglabāšanas skapjos un datu centra PDU (enerģijas sadales vienībās), lai izpildītu modulāras un ātras izvietošanas prasības.





Tin-plated copper busbars use an electrochemical tinning process (tin layer thickness 5-15μm), and the salt spray test is >1000 stundas. Tas ir piemērots mitrai un sāls smidzināšanas videi (piemēram, piekrastes apakšstacijas un jauni enerģijas transportlīdzekļu akumulatora nodalījumi). Alvas slāņa vienveidība (CV vērtība<5%) ensures welding consistency, the tinning time is shortened by 30%, and the contact resistance is <50μΩ. Technological breakthroughs include chromium-free passivation treatment (compliant with RoHS 3.0) to avoid electrochemical corrosion.

Tipiskas lietojumprogrammas: elektriskā transportlīdzekļa akumulatora moduļa savienojums (-40 grāds ~ {+85 grāda platais temperatūras diapazons), fotoelektriskā invertora kopne, pašreizējā pārvadāšanas jauda tiek palielināta par 10%, salīdzinot ar kailām vara kopām, un kalpošanas laiks tiek pagarināts līdz vairāk nekā 15 gadiem.





Niķeļa pārklāts vara kopne sasniedz trīskāršu veiktspējas uzlabošanos, izmantojot galvanizācijas niķeļa slāni (biezums 8-20 μm):

1. Cietība HV lielāka vai vienāda ar 180, nodiluma pretestība ir 3 reizes lielāka par tukšu varu, kas piemērota bīdāmiem savienojuma scenārijiem (piemēram, atvilktņu skapja savienotājiem);

2. Augstas temperatūras pretestība oksidācijai (stabila zem 300 grādiem), atbilst augstfrekvences slēdžu aprīkojuma temperatūras paaugstināšanās prasībām;

3. Electromagnetic shielding effectiveness> 60dB, adapted to the anti-interference requirements of precision electronic equipment. The bonding strength between the nickel layer and the copper substrate is> 5N/cm, and the salt spray test is>1500 stundas.



Galvenie pielietojumi: dzelzceļa tranzīta vilces sistēmas, kosmiskās aviācijas jaudas sadales ierīces un rūpnieciskās iekārtas ar stingrām prasībām nodiluma pretestībai un korozijas pretestībai.











Ierakstīt	Pamatnotības	Tipiski pielietojuma scenāriji	Izmaksu koeficients*	Temperatūras diapazons (grāds)
Kails vara kopne	Augsta vadītspēja, zemas izmaksas	Iekštelpu izplatīšanas skapis, transformatora savienojums	1.0	-20~+100
Kniedēts riekstu vara kopne	Ātra montāža, stabila struktūra	Enerģijas uzglabāšanas skapis, datu centra PDU	1.2	-40~+120
Konservētas vara kopnes	Izturīgs pret koroziju, viegli metinātu	Jauni enerģijas transportlīdzekļi, piekrastes apakšstacijas	1.5	-50~+150
Niķeļa pārklāts vara kopne	Augsta nodiluma izturība, augsta temperatūras pretestība pret oksidāciju	Dzelzceļa tranzīts, kosmiskā kosmosa	2.0	-60~+200



*Balstoties uz tukšu vara kopni, visaptverošas materiālu un procesa izmaksas
