Kā elektriskie vadības skapji veicina rūpniecisko automatizāciju: lietojumi dažādās galvenajās nozarēs

Elektriskie vadības skapji ir visuresošas iekārtas tādās nozarēs kā rūpnieciskā automatizācija, mašīnas, ražošanas līnijas, HVAC, sūkņu stacijas, enerģijas sistēmas un procesu vadība. Tajos atrodas komponenti,-tostarp barošanas avoti, aizsargierīces, kontrolleri, releji, PLC, mainīgas frekvences piedziņas (VFD), termināļi un sakaru aprīkojums-aizsargkorpusā, atvieglojot strāvas sadali, vadību, aizsardzību un signālu savienojamību mašīnām.



Rūpniecisko iekārtu ražotājiem, automatizācijas sistēmu integratoriem un iepirkumu speciālistiem komutācijas skapis ir daudz vairāk nekā tikai metāla kaste elektrisko komponentu ievietošanai; tā ir pilnībā izstrādāta, pieslēgta, samontēta un pārbaudīta elektriskās vadības sistēma. Līdz ar to, pieņemot lēmumus par iepirkumu, ir jāņem vērā tādi faktori kā korpusa struktūra, elektriskie komponenti, vadības metodes, jaudas rādītāji, elektroinstalācija, siltuma izkliede, vides apstākļi un ilgtermiņa apkopes prasības.





Jaudas vadības skapi var saprast kā pilnīgu vadības bloku, kurā vienā korpusā atrodas rūpnieciskajām iekārtām nepieciešamās elektriskās vadības un aizsardzības sastāvdaļas. Tipiskās automatizācijas sistēmās rūpnīcas barošanas avots vispirms nonāk vadības skapī un tiek sadalīts caur galveno slēdzi, slēdžiem, drošinātājiem vai citām aizsargierīcēm. Pēc tam jauda tiek novirzīta uz PLC, mainīgas frekvences diskdziņiem (VFD), servo piedziņām, kontaktoriem, barošanas moduļiem un citām slodzēm, pamatojoties uz īpašām aprīkojuma prasībām.



Vienlaikus signāli no lauka ierīcēm,{0}}piemēram, sensoriem, spiedpogām, gala slēdžiem, spiediena slēdžiem un temperatūras sensoriem-nonāk skapī caur spaiļu blokiem vai I/O moduļiem, lai tos apstrādātu PLC vai citas vadības sistēmas. Mūsdienu industriālie vadības skapji parasti tiek saprasti funkcionālo slāņu izteiksmē: jaudas ievade, jaudas apstrāde, vadība, uztveršana/atklāšana un komunikācija.



Tāpēc kontaktora skapja pamatfunkcijas var apkopot četros aspektos: strāvas padeve, vadība, aizsardzība un savienojamība.





Rūpniecības sektorā tādiem terminiem kā "motora startera skapis", "elektriskais vadības panelis", "vadības skapis" un "industriālais vadības panelis" bieži ir nozīmes, kas pārklājas.



"GRP elektriskais skapis" parasti izceļ rūpnieciskās vadības iekārtas skapja-stila korpusā, savukārt "elektriskais vadības panelis" var īpaši attiekties uz vadības saskarni vai plašākā nozīmē rūpnieciskās vadības sistēmu, kas atrodas korpusā. Dažos projektos "Vadības panelis" var būt sienas -stiprināms bloks vai brīvi stāvoša skapja konstrukcija. Tāpēc, pērkot, nevajadzētu spriest par produkta struktūru tikai pēc tā nosaukuma; tā vietā ir svarīgi pārbaudīt skapja izmērus, iekšējās sastāvdaļas, montāžas metodi un īpašās funkcijas.

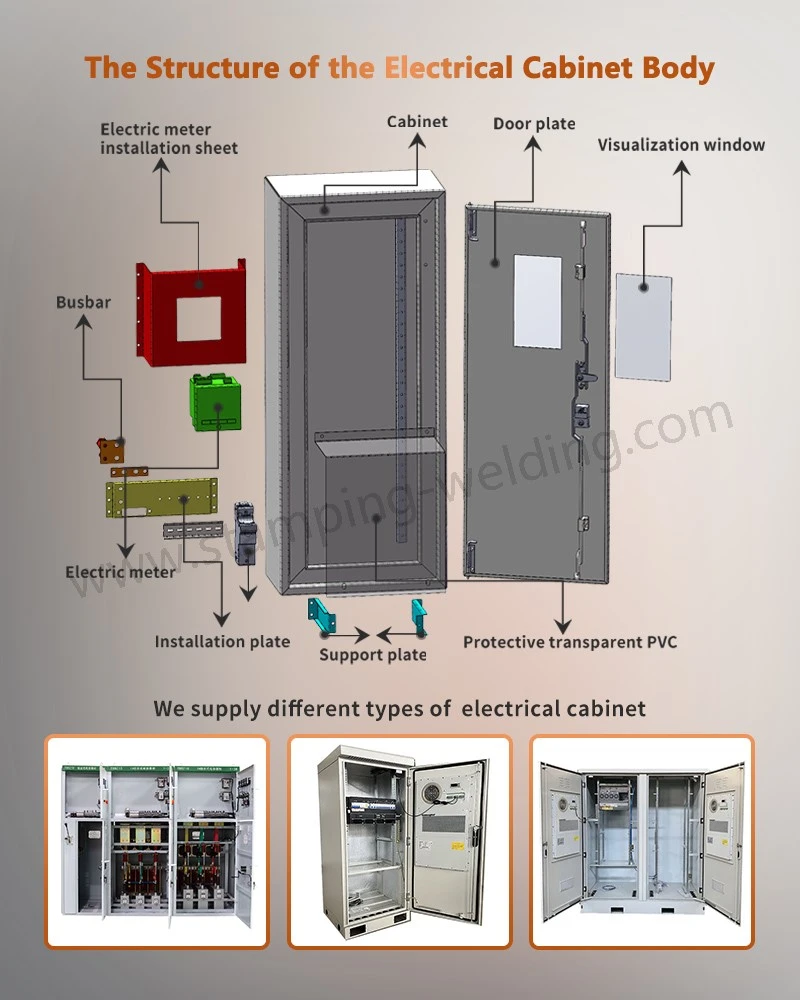

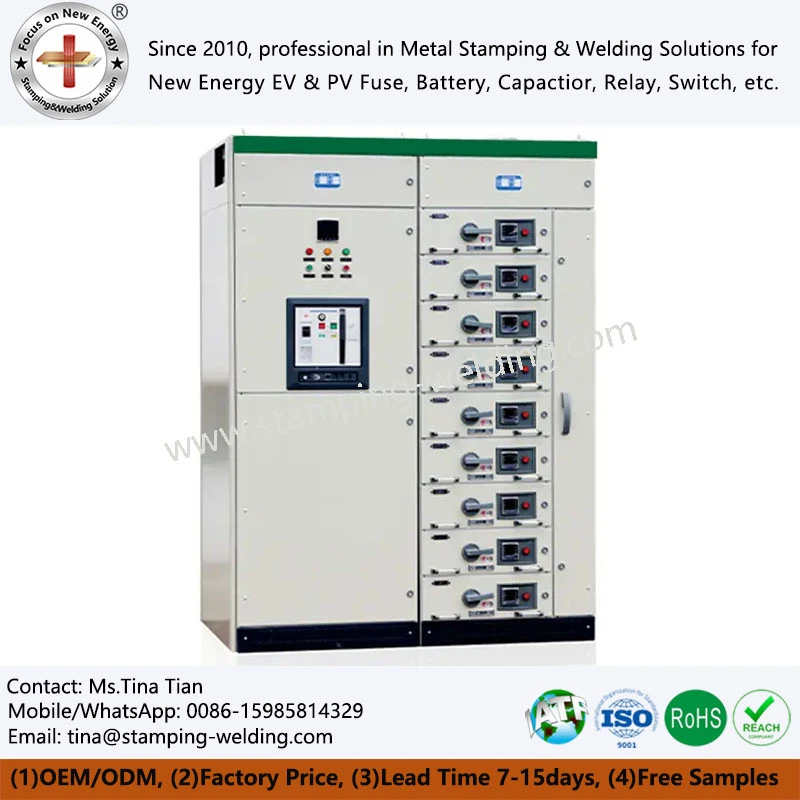

Pilnīgs vadības skapja korpuss parasti sastāv no divām daļām: skapja struktūras un iekšējām elektriskajām sastāvdaļām. Skapja konstrukcijā parasti ietilpst korpuss, montāžas aizmugures plāksne, durvis, eņģes, bloķēšanas mehānisms, montāžas sliedes, vadu kanāli, kabeļu ievades punkti un zemējuma komponenti. Iekšējās elektriskās sastāvdaļas atšķiras atkarībā no konkrētā pielietojuma. Parastie komponenti ir automātiskie slēdži, drošinātāji, kontaktori, releji, 24 V līdzstrāvas barošanas avoti, PLC, I/O moduļi, HMI, VFD, servo piedziņas, spaiļu bloki, transformatori, pārsprieguma aizsargi, EMI filtri un sakaru ierīces.



Ne katram vadības skapim ir nepieciešami visi šie komponenti. Piemēram, speciālā strāvas sadales skapī galvenokārt varētu būt automātiskie slēdži, kopnes un aizsargierīces, savukārt PLC vadības skapis vairāk koncentrētos uz PLC, I/O moduļiem, relejiem, sakaru moduļiem un vadības barošanas avotiem. Tāpēc vadības skapja iekšējā konfigurācija jānosaka, pamatojoties uz iekārtas specifiskajām funkcijām.





Rūpniecisko elektrisko skapju ražošana ir visaptverošs process, kas integrē lokšņu metāla ražošanu, elektrisko montāžu un vadības sistēmu integrāciju. Ražošana parasti sākas ar klientu prasību analīzi, elektriskās shēmas, materiālu sarakstu (BOM) un skapja konstrukcijas projektu; skapju izmēri un iekšējie izkārtojumi tiek noteikti, pamatojoties uz aprīkojuma jaudas rādītājiem, vadības komponentiem, uzstādīšanas vidi un aizsardzības prasībām. Pēc tam lokšņu metāla ražošanas posms ietver tādus procesus kā lāzergriešana, CNC caurumošana, liekšana, metināšana un slīpēšana, lai izgatavotu korpusa korpusu, durvis, montāžas aizmugures plāksnes un saistītos konstrukcijas komponentus. Lai uzlabotu izturību pret koroziju un estētisko kvalitāti, tiek veikta virsmas apstrāde-, piemēram, pulverkrāsošana vai krāsošana-.



Kad skapja konstrukcija ir pabeigta, process pāriet uz elektriskās montāžas stadiju. Tādas sastāvdaļas kā automātiskie slēdži, kontaktori, releji, PLC, mainīgas frekvences piedziņas (VFD), barošanas moduļi, spaiļu bloki un citi vadības elementi tiek uzstādīti saskaņā ar projektēšanas rasējumiem, līdztekus DIN sliežu, vadu kanālu un zemējuma konstrukciju montāžai. Tālāk seko elektroinstalācija, kas ietver strāvas, vadības, signālu un sakaru līniju maršrutēšanu, pamatojoties uz shēmām. Vadi, spailes un komponenti ir marķēti, lai nodrošinātu skaidru, standartizētu vadu, kas atvieglo turpmāko apkopi.



Pēc montāžas un elektroinstalācijas tiek veiktas visaptverošas kvalitātes pārbaudes un elektriskās pārbaudes. Tie ietver vizuālas pārbaudes, vadu verifikāciju, nepārtrauktības pārbaudes, izolācijas pretestības testēšanu, aizsargzemējuma pārbaudes un funkcionālo pārbaudi, kā arī jaudas{1}}pārbaudes un rūpnīcas pieņemšanas testus (FAT) saskaņā ar projekta specifikācijām. Šis -līdz-ražošanas process-aptver projektēšanu, lokšņu metāla izgatavošanu, virsmas apstrādi, elektrisko montāžu, standartizētu elektroinstalāciju un galīgo pārbaudi-nodrošina, ka āra laikapstākļiem izturīga korpusa skapja kaste atbilst projekta prasībām attiecībā uz konstrukcijas integritāti, elektrisko drošību, vadības funkcionalitāti un ilgtermiņa-darba uzticamību.





Galvenā barošanas avota daļa ir atbildīga par ārējā barošanas avota drošu novirzīšanu vadības skapī.
Atbilstoši galvenie slēdži, automātiskie slēdži, drošinātāji un citi aizsargkomponenti ir jāizvēlas, pamatojoties uz tādiem faktoriem kā iekārtas ieejas spriegums, fāžu skaits, nominālā strāva un īssavienojuma apstākļi.



Kad galvenā jauda nonāk skapī, tā tiek sadalīta dažādās shēmās. Piemēram, motora jaudu var novirzīt uz mainīgas frekvences piedziņu (VFD) vai motora starteri; PLC sistēmai var būt nepieciešams 24 V līdzstrāvas padeve; un papildu aprīkojums,-piemēram, apgaismojums, ventilatori un sildītāji-var darboties dažādos sprieguma līmeņos.



Labi{0}}izstrādāta elektroenerģijas sadales struktūra palīdz apkopes personālam ātri izprast visu vadības sistēmu un atvieglo problēmu novēršanu.





PLC (Programmable Logic Controller) ir viena no visbiežāk sastopamajām vadības ierīcēm mūsdienu rūpnieciskās automatizācijas vadības skapjos.
Tas saņem ievades signālus no sensoriem un lauka ierīcēm, apstrādā datus saskaņā ar ieprogrammētu loģiku un pēc tam nosūta vadības komandas kontaktoriem, relejiem, vārstiem, mainīgas frekvences piedziņām (VFD) vai citām iedarbināšanas ierīcēm.



Līdz ar to PLC vadības skapja konstrukcijā ir jāņem vērā savstarpējie savienojumi starp tādiem komponentiem kā PLC centrālais procesors, I/O moduļi, 24 V barošanas avoti, sakaru moduļi, spaiļu bloki un releji. Ja iekārtai ir jāsazinās ar resursdatoru, SCADA sistēmu vai citiem industriālajiem tīkliem, var būt nepieciešamas arī saskarnes tādiem protokoliem kā Ethernet, PROFINET vai Modbus.





VFD (mainīgas frekvences piedziņas) un servopiedziņas ir būtiskas sastāvdaļas rūpnieciskajās iekārtās, kurām nepieciešama motora ātruma, griezes momenta un kustības kontrole. VFD galvenokārt izmanto, lai kontrolētu maiņstrāvas motoru darbības ātrumu un statusu, savukārt servopiedziņas ir labāk piemērotas kustības sistēmām, kurām nepieciešama precīza pozīcijas, ātruma vai griezes momenta kontrole.



Tā kā šīs jaudas elektroniskās ierīces darbības laikā rada siltumu un potenciālus elektromagnētiskus traucējumus, to uzstādīšanas vieta, siltuma izkliedes telpa un kabeļu maršruts elektroniskajā skapī ir rūpīgi jāplāno.





Termināļu bloki kalpo kā būtisks interfeiss, kas savieno vadības skapi ar lauka ierīcēm. Sensoriem, spiedpogām{1}}, izpildmehānismiem, motoriem, vārstiem un citam lauka aprīkojumam ražošanas līnijā ir nepieciešami savienojumi ar vadības skapi. Ja liels skaits lauka vadu būtu tieši savienoti ar PLC, relejiem vai diskdziņiem, tas sarežģītu iekšējo vadu un apgrūtinātu apkopi.



Termināļu bloki ļauj sistemātiski numurēt un klasificēt lauka vadus. Tas ļauj inženieriem ātri atrast konkrētus vadus, izmantojot elektriskās shēmas, tādējādi uzlabojot uzstādīšanas un problēmu novēršanas efektivitāti.





PLC vadības skapī parasti nav galvenais siltuma avots; iekārtas, kurām nepieciešama ievērojama siltuma pārvaldība, bieži ietver VFD, servo piedziņas, barošanas avotus, transformatorus, kontaktorus un citus barošanas komponentus. Ja sastāvdaļas ir iepakotas pārāk blīvi vai dzesēšanas šķīdums nav pietiekams, iekšējā temperatūra var nepārtraukti paaugstināties. Tāpēc, projektējot vadības skapi, ir svarīgi izvēlēties piemērotu dzesēšanas risinājumu, pamatojoties uz tādiem faktoriem kā siltuma ražošana, apkārtējās vides temperatūra, skapja izmēri un komponentu blīvums.

Izplatītas metodes ietver dabisko konvekciju, filtrētus ventilatorus, piespiedu{0}}gaisa dzesēšanu, siltummaiņus un korpusa gaisa kondicionētājus.

Rūpnieciskā vidē, kas pakļauta putekļu, eļļas miglas, mitruma vai kodīgu gāzu iedarbībai, ir jāpanāk līdzsvars starp siltuma izkliedi un vides aizsardzību. Jaunākās PLC vadības skapju tehniskajās vadlīnijās uzsvērts, ka līdztekus paša skapja izvēlei ir jāņem vērā arī vides apstākļi, siltuma vadība un kabeļu ievades dizains.





EMC (elektromagnētiskā saderība) ir būtisks faktors rūpniecisko vadības skapju projektēšanā. Šajos skapjos bieži vien tiešā tuvumā atrodas dažādi komponenti,-piemēram, maiņstrāvas barošanas avoti, VFD, servo piedziņas, kontaktori, PLC, sensori, analogo signālu ierīces un rūpnieciskās sakaru iekārtas. Ja līnijas ir novietotas pārāk tuvu viena otrai, slikti maršrutētas vai nepareizi iezemētas, palielinās elektromagnētisko traucējumu risks.



Tāpēc, projektējot elektrisko skapi, noteikti jāņem vērā elektropārvades līniju atdalīšana no jutīgām vadības līnijām, kā arī ekranēšana, zemējums un filtrēšana. Labi-plānots korpusa izkārtojums sniedz arī inženieriem skaidrāku izpratni par strāvas padeves ceļiem, vadības arhitektūru un lauka savienojumiem, tādējādi vienkāršojot nodošanu ekspluatācijā un apkopi.





Elektrisko skapju montāžu plaši izmanto rūpnieciskajā automatizācijā un iekārtu kontrolē.



Mašīnu nozarē, tos izmanto CNC darbgaldos, iepakošanas iekārtās, štancēšanas presēs, iesmidzināšanas formēšanas mašīnās, montāžas iekārtās un robotizētās ražošanas līnijās. Apstrādes nozarēs tie apkalpo tādus lietojumus kā ūdens attīrīšana, sūkņu stacijas, HVAC sistēmas, pārtikas pārstrāde un ķīmiskās apstrādes iekārtas.



Jaunajā enerģētikas sektorā, tos izmanto akumulatoru ražošanas iekārtām, fotoelektriskajām sistēmām, enerģijas uzglabāšanas vienībām un EV ražošanas līnijām.



Oriģinālo iekārtu ražotājiem pielāgotu āra elektrisko skapi var piegādāt kā pašas iekārtas integrētu daļu.







Elektriskās prasības dažādiem aprīkojuma veidiem ievērojami atšķiras. Vienkāršai sūkņu stacijai var būt nepieciešami tikai automātiskie slēdži, kontaktori, releji un VFD, savukārt automatizētai ražošanas līnijai var būt nepieciešami PLC, HMI, vairāki VFD, servo piedziņas, rūpnieciskie slēdži, drošības releji un plašas I/O iespējas.



Līdz ar to industriālajiem klientiem bieži ir nepieciešama pielāgošana konkrētajam aprīkojumam. Šī pielāgošana ietver ne tikai korpusa izmērus, bet arī iekšējo komponentu izkārtojumu, kabeļu ievades un izejas punktus, montāžas metodes, siltuma izkliedi, vadus, marķēšanu, spaiļu konfigurācijas un testēšanas protokolus.





Iegādājoties drošinātāju skapi, ieteicams vispirms apsvērt aprīkojuma specifikācijas un darbības vidi.



Pirmkārt, pārbaudiet ieejas spriegumu, nominālo strāvu, iekārtas nominālo jaudu un vadības metodi.

Tālāk, nosaka galvenās sastāvdaļas, piemēram, PLC, VFD, servo piedziņas, HMI un sakaru ierīces.

Tad, novērtējiet uzstādīšanas vidi, ņemot vērā tādus faktorus kā izvietojums iekštelpās un ārpus telpām, temperatūra, mitrums, putekļi, eļļas migla un kodīgu elementu klātbūtne.

Beidzot, apstipriniet skapja izmērus, IP/NEMA aizsardzības vērtējumus, siltuma izkliedes metodi, vadu konfigurāciju, testēšanas prasības un attiecīgo tehnisko dokumentāciju.





Optimizētselektriskais vadības skapisir ļoti svarīgi, lai nodrošinātu nepārtrauktu aprīkojuma darbības laiku, stingru drošības ievērošanu un ilgtermiņa darbības efektivitāti. Sadarbība ar pareizajiem inženierzinātņu ekspertiem palīdz racionalizēt sistēmas integrāciju un novērst dārgas lauka kļūmes. Sazinieties ar mūsu inženieru komandu jau šodien, lai apspriestu jūsu pielāgotā projekta prasības, pieprasītu pielāgotu tehnisko piedāvājumu vai novērtētu individuālus vadības skapju risinājumus jūsu automatizētajām sistēmām.
