Alumīnija korpusa materiālu tehnoloģiskā attīstība barošanas akumulatoriem: 3003 alumīnija sakausējums, precīza formēšana un pielietojums akumulatoru konstrukcijas komponentos

Tā kā jauni enerģijas transportlīdzekļi un enerģijas uzglabāšanas sistēmas turpina attīstīties, lai panāktu lielāku enerģijas blīvumu, vieglu svaru un uzlabotu drošību, enerģijas akumulatoru strukturālajiem komponentiem ir vajadzīgas izcilas materiāla īpašības un precīzas ražošanas iespējas. Prizmatiskās litija baterijas parasti izmanto metāla apvalkus, lai iekapsulētu akumulatora elementus; Starp šiem materiāliem alumīnija sakausējumi ir kļuvuši par galveno izvēli korpusiem un pārseguma plāksnēm to zemā blīvuma, labas siltumvadītspējas, izcilas formējamības un spēcīgas izturības pret koroziju dēļ.



Ražošanas prasību ziņā 3003 alumīnija sakausējums tiek plaši izmantots prizmatiskā jaudas akumulatoru korpusos, pateicoties tā lieliskajai vispārējai formējamībai. Tomēr atkarībā no īpašajām prasībām attiecībā uz izturību, izturību pret koroziju, apstrādes precizitāti un metināmību tiek izmantotas arī citas alumīnija sakausējuma kategorijas,{2}}piemēram, 1060, 5052 un 6061. Materiāla izvēle nav vienkārša aizstāšanas lieta; drīzāk ir nepieciešams visaptverošs novērtējums, pamatojoties uz tādiem faktoriem kā akumulatora izmēri, formēšanas dziļums, sienu biezums, metināšanas metodes, darbības vide un konstrukcijas izturība.

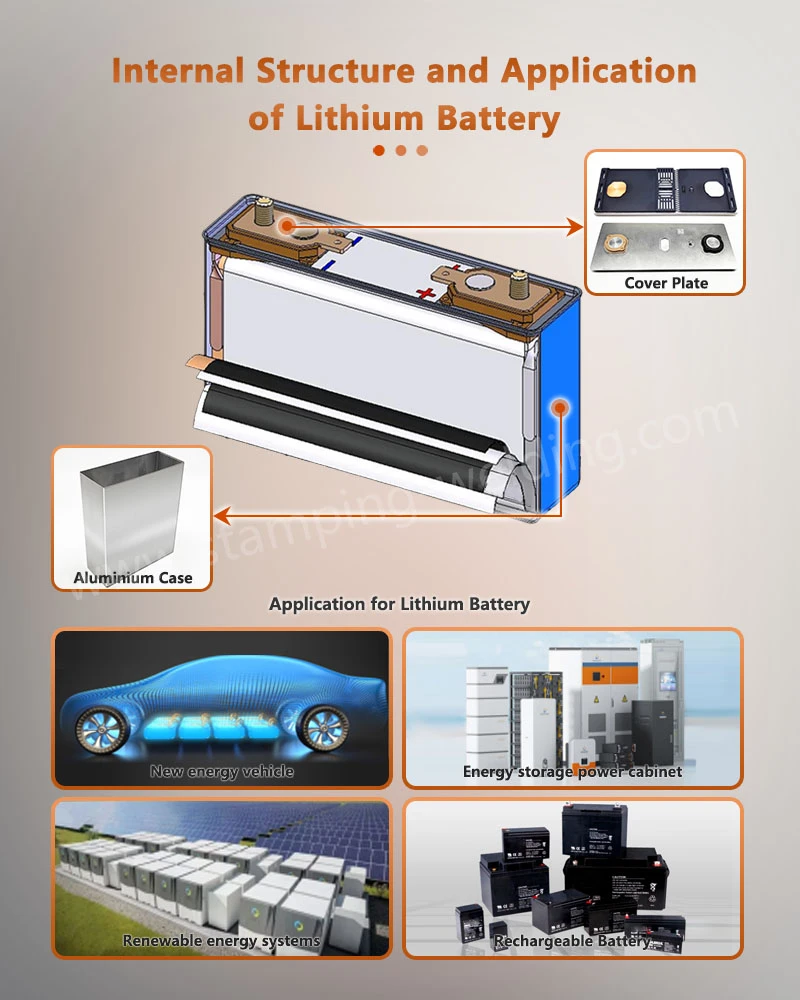

Alumīnija materiāli, ko izmanto barošanas akumulatoru korpusiem, galvenokārt kalpo, lai iekapsulētu akumulatora elementu, nodrošinātu mehānisku aizsardzību un atvieglotu siltuma pārvaldību. Prizmatiskā akumulatoru konstrukcijā korpuss tiek pakļauts tādiem procesiem kā dziļa vilkšana, štancēšana, apgriešana, izmēra noteikšana un metināšana, lai iegūtu galīgo formu. Līdz ar to materiālam ir jāatbilst ne tikai pamata stiprības prasībām, bet arī jābūt nemainīgai plastiskumam un izmēru stabilitātei.



Salīdzinot ar tēraudu, alumīnija sakausējumiem ir mazāks blīvums, kas ļauj samazināt atsevišķu elementu strukturālo svaru un kopējo akumulatoru sistēmu, vienlaikus izpildot konstrukcijas izturības prasības. Jauniem enerģijas transportlīdzekļiem strukturālo komponentu svara samazināšana veicina transportlīdzekļa vieglumu un optimizē energoefektivitāti; Enerģijas uzglabāšanas sistēmām mazāks konstrukcijas svars atvieglo iekārtu transportēšanu, uzstādīšanu un modulāro konstrukciju.



Alumīnija sakausējumiem ir arī laba siltumvadītspēja, kas palīdz akumulatora konstrukcijas komponentiem izkliedēt darbības laikā radīto siltumu. Lai gan galvenā siltuma pārvaldība balstās uz elementu dizainu, dzesēšanas sistēmām un vadības stratēģijām, apvalka materiāla siltumvadītspēja ietekmē siltuma pārneses ceļus akumulatora struktūrā; tādēļ materiāla termiskās īpašības ir jāņem vērā visaptverošajā novērtējumā konstrukcijas projektēšanas posmā.



Prizmatiskā akumulatora iepakojumā vāka plāksne ir būtiska konstrukcijas sastāvdaļa, kas savieno korpusu, spaiļu statņus, drošības mehānismus un ārējās elektriskās sistēmas. Atkarībā no konkrētā akumulatora konstrukcijas, akumulatoru alumīnija pārklājuma plāksnēm parasti jāatbilst prasībām attiecībā uz izmēru stabilitāti, metināšanas savietojamību, izolāciju un blīvējumu. Tādām funkcijām kā spaiļu caurumi, sprādziendrošas konstrukcijas, elektrolīta uzpildes porti un citas funkcionālās zonas prasa augstu ražošanas konsekvenci.







3003 alumīnija sakausējums ir alumīnija-mangāna sakausējums, kam raksturīga laba elastība, izturība pret koroziju un formējamība, tādēļ tas ir piemērots akumulatoru korpusa konstrukcijām, kurām nepieciešama dziļa stiepšana vai sarežģīta štancēšana. Attiecībā uz dziļiem prizmatiskiem akumulatoru korpusiem materiāls tiek pakļauts ievērojamai plastiskai deformācijai formēšanas laikā; ja pagarinājuma īpašības nav pietiekamas, var rasties tādas problēmas kā plaisāšana, nevienmērīga sienas retināšana vai lokāla nestabilitāte.



Faktiskajā ražošanā mīkstākas formas (piemēram, 3003-O) parasti ir labāk piemērotas sarežģītai dziļai vilkšanai, turpretim rūdīta rūdīšana piedāvā atšķirīgu līdzsvaru starp izturību un formējamību. Līdz ar to materiāla rūdījuma izvēli nevar noteikt atrauti no konkrētās konstrukcijas projektēšanas un ražošanas procesa.



1060 alumīnija sakausējumam ir augsts alumīnija saturs, lieliska elektriskā un siltuma vadītspēja, kā arī laba elastība, tāpēc tas ir piemērots noteiktiem īpaši-plāniem, precīziem{2}}apzīmogotiem konstrukcijas komponentiem. Gadījumos, kad nepieciešama augsta materiāla tīrība, formēšanas stabilitāte un plānsienu apstrādes iespējas, var apsvērt augstas-tīrības alumīnija materiālus, pamatojoties uz detaļas struktūru.



5052 alumīnija sakausējums ir alumīnija-magnija sakausējums, kas piedāvā labu izturību pret koroziju un mērenu izturību, tāpēc tas ir piemērots konstrukcijas komponentiem, kam nepieciešama augsta vides izturība. 5052 sērija ir īpaši vērtīga, piemēram, āra enerģijas uzglabāšanas iekārtām, vidēm ar sarežģītiem siltuma un mitruma apstākļiem un lietojumiem, kam nepieciešama augsta konstrukcijas stabilitāte.



Termiski apstrādāts -6061 alumīnija sakausējums piedāvā augstu izturību un lielisku apstrādājamību, padarot to ideāli piemērotu pārklājuma plāksnēm un konstrukcijas komponentiem, kam nepieciešama augsta izturība, precīza caurumu pozicionēšana vai CNC apstrāde. Tomēr, salīdzinot ar tādiem materiāliem kā 3003, tā dziļās-zīmēšanas spējai ir nepieciešams novērtējums, pamatojoties uz konkrēto temperamentu un konstrukcijas dizainu.





Jaudas akumulatoru korpusu ražošana nav tikai lokšņu metāla štancēšanas process; drīzāk tas ir materiālu, instrumentu, formēšanas parametru un turpmāko apstrādes posmu mijiedarbības rezultāts. Dziļu kvadrātveida korpusiem ir svarīgi formulēt atbilstošu dziļās{1}}vilkšanas procesu, pamatojoties uz izstrādājuma izmēriem un materiāla īpašībām. Lai samazinātu plaisāšanas un lokālas retināšanas risku, ir jākontrolē galvenie faktori, piemēram, vilkšanas attiecība, sagataves turētāja spēks, formas klīrenss un eļļošanas apstākļi.



Sarežģītās korpusa konstrukcijās var apvienot dziļo vilkšanu un gludināšanu (retināšanas vilkšanu); dziļā vilkšana nosaka kopējo formu, savukārt gludināšana ļauj precīzi{0}}noregulēt vietējo sienu biezumu un izmēru precizitāti. Plānām -sienu akumulatoru korpusiem materiāla biezuma atšķirības jāsaglabā saprātīgās robežās, lai izvairītos no turpmākās metināšanas, blīvēšanas un mehāniskās izturības apdraudējuma.



Precīza štancēšana galvenokārt tiek izmantota mazākām, strukturāli sarežģītām funkcionālām zonām, piemēram, montāžas caurumiem, pozicionēšanas elementiem un drošības mehānismiem. Tādi faktori kā štancēšanas presformas griešanas šķautņu stāvoklis, klīrensa kontrole un materiāla graudu virziens būtiski ietekmē pēdējās daļas urbuma veidošanos, deformāciju un izmēru precizitāti.



Akumulatora pārsega plāksnes var tikt pakļautas turpmākiem procesiem, piemēram, CNC urbšanai, frēzēšanai, vītņošanai un precīzai formēšanai. Lai nodrošinātu stabilu montāžas saskarni ar korpusu, spaiļu stabiem un citiem komponentiem, šīm darbībām ir nepieciešama stingra kontrole pār attiecībām starp nulles punktu virsmām, caurumu atrašanās vietām un līdzenumu.





Blīvējums ir kritiska tehniskā prasība strāvas akumulatoru konstrukcijas komponentiem. Kad korpuss ir izveidots, tam jābūt droši savienotam ar pārsega plāksni, lai izveidotu noslēgtu korpusu akumulatora elementiem. Atkarībā no izstrādājuma dizaina un ražošanas procesa korpusa un pārsega plāksnes savienošanai parasti tiek izmantotas tādas metodes kā lāzermetināšana.



Lāzermetināšana piedāvā tādas priekšrocības kā koncentrēta siltuma padeve, liels metināšanas ātrums un augsta automatizācijas pakāpe, padarot to ideāli piemērotu akumulatoru masveida ražošanai jauniem enerģijas transportlīdzekļiem. Metinot plānas -sienu alumīnija sakausējuma detaļas, precīzi jākontrolē tādi parametri kā lāzera jauda, ​​metināšanas ātrums, fokusa pozīcija un aizsarggāzes plūsma, lai novērstu tādus defektus kā izdegšana-, saplūšanas trūkums, porainība un neregulāra metināšanas lodītes veidošanās.

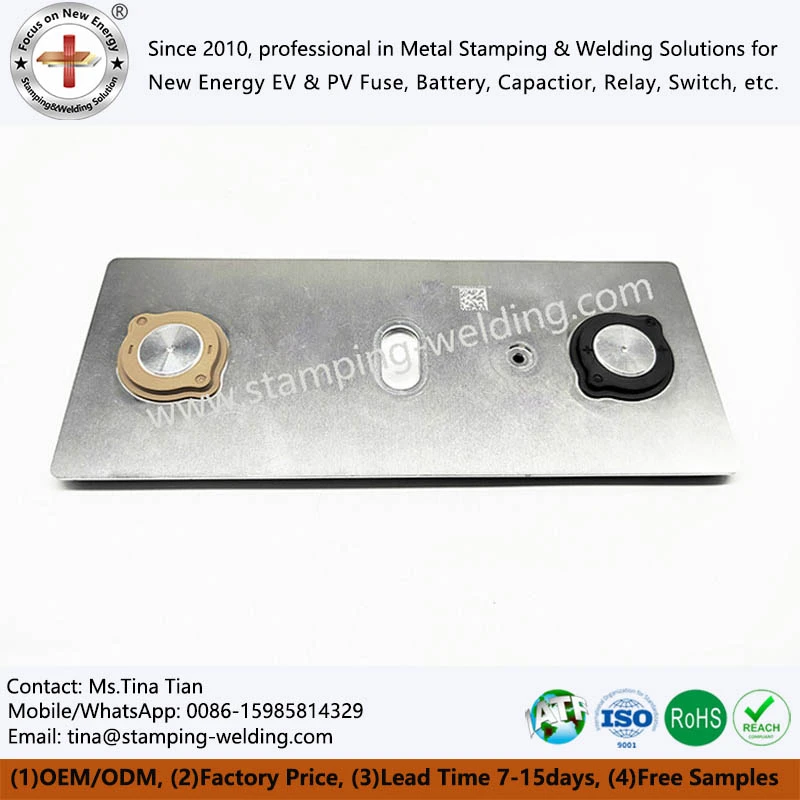

Akumulatora pārsega plākšņu komplektos bieži ir iekļauti spaiļu statņi, drošības spiediena{0}}atslodzes mehānismi un citi funkcionāli komponenti.



Līdz ar to pārsega plāksne nav tikai vienkārša blīvējuma loksne, bet gan precīza konstrukcijas sastāvdaļa, kas apvieno vairākas funkcionālās zonas. Tās konstrukcijai vienlaikus jāatbilst prasībām attiecībā uz blīvējumu, izolāciju, elektrisko savienojumu, mehānisko stiprinājumu un drošības spiediena samazināšanas prasībām.





Strāvas akumulatoros var rasties iekšēja gāzes veidošanās un spiediena palielināšanās neparastos apstākļos; līdz ar to prizmatiskajos akumulatoros parasti ir drošības spiediena{0}}reljefa struktūras. Kad iekšējais spiediens sasniedz paredzēto slieksni, sprādziendrošai konstrukcijai ir jāaktivizējas iepriekš noteiktā veidā, lai atbrīvotu iekšējās gāzes, tādējādi mazinot katastrofālas korpusa atteices risku.



Sprādziendrošas konstrukcijas{0}}izvirza stingras prasības attiecībā uz materiāla biezumu, rievu līnijas ģeometriju, atlikušās sienas biezumu un ražošanas konsekvenci. Apzīmogotām detaļām, kas izgatavotas no īpaši -plānas alumīnija loksnes, lokalizētām skaldīšanas vai atšķaidīšanas zonām nepieciešama augsta izmēru konsistence; pretējā gadījumā daļām no dažādām partijām var būt atšķirīgs aktivizācijas spiediens.



Šādu konstrukciju izgatavošana parasti ietver tādus procesus kā precīza štancēšana, skalošana, atstarpju noņemšana un tīrīšana. Attiecībā uz komponentiem, kas ir svarīgi akumulatora drošībai, uzmanība jāpievērš ne tikai ģeometriskiem izmēriem, bet arī materiāla mikrostruktūras viendabīgumam, apstrādes -izraisītai deformācijai un partiju-konsekvencei{3}}.







Tā kā strāvas akumulatoru elektriskā arhitektūra kļūst arvien integrētāka, pārklājuma plāksnēs un ar tām saistītajos savienojumu komplektos var būt izmantota alumīnija, vara un citu vadošu materiālu kombinācija. Lai savienotu dažādus metālus, jāņem vērā tādi faktori kā elektriskā vadītspēja, termiskās izplešanās koeficienti, kontaktu pretestība un elektroķīmiskā korozija.



Noteiktās bipolārās konfigurācijās un elektroķīmiskās ierīcēs var izmantot kompozītmateriālu pieejas,{0}}piemēram, vara-alumīnija bimetāla bipolāras plāksnes-, ļaujot dažādiem metāliem pildīt atšķirīgas funkcionālās lomas. Tomēr, praktiski pielietojot strāvas akumulatoru pārsegu plāksnes, ir jāvalidē konkrētas materiālu kombinācijas, pamatojoties uz strāvas ceļiem, savienošanas metodēm, korozīvu vidi un konstrukcijas dizainu.



Attiecībā uz vadošajām konstrukcijām uz pārklājuma plāksnes saskares stabilitāte starp materiāliem ir kritiska problēma. Mehāniskā stabilitāte un elektriskā veiktspēja kontaktu saskarnēs var mainīties tādos apstākļos kā ilgstoša vibrācija, termiskais cikls un strāvas slodze; tādēļ projekta apstiprināšanas posmā ir nepieciešama atbilstoša pārbaude.





Prizmatiskos akumulatoru korpusus parasti raksturo plānas sienas, lieli izmēri un stingras prasības attiecībā uz izmēru konsekvenci.



Pēc apvalka izveidošanas tādas problēmas kā ievērojams sienas biezuma nevienmērīgums, dibena deformācija vai sānu malas slīpums var tieši ietekmēt šūnu montāžu un turpmāko moduļa integrāciju.



Pārsega plākšņu komponentiem,-piemēram, prizmatiskiem litija bateriju vākiem-kritiskie izmēri parasti ietver kopējos ārējos izmērus, montāžas caurumu atrašanās vietas, spaiļu caurumu pozīcijas, blīvējuma zonas izmērus un robežu izmērus, kas saskaras ar korpusu. Jāizveido vienots ražošanas atskaites punkts dažādiem izmēriem, lai samazinātu kumulatīvo pielaides ietekmi uz montāžu.



Masveida ražošanas laikā izmēru pārbaudē parasti tiek izmantoti mērinstrumenti, koordinātu mērīšanas iekārtas (CMM) un īpašas pārbaudes ierīces. Stingrākas procesa kontroles prasības var ieviest kritiskām caurumu vietām un blīvēšanas zonām, nodrošinot partijas konsekvenci, veicot pirmo-izstrādājuma pārbaudi,{2}}procesa paraugu ņemšanu un galīgo pārbaudi.





Jaudas akumulatoriem jauniem enerģijas transportlīdzekļiem prioritāte ir vieglums, konstrukcijas izturība, formējamība un blīvējuma uzticamība; līdz ar to 3003-sērijas sakausējumi tiek plaši izmantoti prizmatiskajos akumulatoru korpusos. Konstrukcijām, kurām nepieciešama sarežģīta dziļa vilkšana, materiāli jānovērtē galvenokārt, pamatojoties uz pagarinājumu, sacietēšanu un formēšanas ierobežojumiem.



Komerciālo, rūpniecisko un dzīvojamo enerģijas uzglabāšanas sistēmu akumulatoru konstrukcijas sastāvdaļas var tikt pakļautas videi ar ievērojamām temperatūras un mitruma svārstībām; tāpēc galvenie apsvērumi ir izturība pret koroziju, metināšanas stabilitāte un ilgtermiņa konstrukcijas uzticamība. Lietojot ārpus telpām, alumīnija sakausējumi ar izcilu izturību pret koroziju,-piemēram, 5052. sērija-ir jānovērtē, pamatojoties uz faktiskajiem vides apstākļiem.



Sadzīves elektronikā par prioritāti tiek uzskatīti vieglie un plānie profili, izmēru precizitāte un estētiskā kvalitāte. Ņemot vērā šo bateriju parasti nelielo izmēru un iespējamo sieniņu biezuma samazināšanos strukturālajos komponentos, tādi faktori kā loksnes virsmas kvalitāte, štancēšanas presēšanas precizitāte un retināšanas{1}}vilkšanas procesi būtiski ietekmē galaproduktu.



Augstas -izturības pārklājuma plākšņu konstrukcijām atkarībā no konkrētā dizaina var apsvērt termiski-apstrādājamus alumīnija sakausējumus. Šie materiāli ir labāk piemēroti konstrukcijām, kurām nepieciešama augsta mehāniskā izturība un precīza apstrāde, lai gan ražošanas procesā materiāla izturība ir jāsabalansē ar formējamību.





Alumīnija korpusi un pārsega plāksnes barošanas akumulatoriem ir funkcionālas konstrukcijas sastāvdaļas; kvalitātes kontrole nevar paļauties tikai uz galīgo izmēru pārbaudi, bet tai ir jāietver vairāki posmi, tostarp materiālu iegūšana, instrumenti, formēšana, metināšana, tīrīšana un montāža.



Materiāla uzņemšanas posmā galvenā uzmanība jāpievērš sakausējuma pakāpei, rūdījumam, biezumam, virsmas kvalitātei un materiāla īpašībām. Formēšanas stadijā kontroles pasākumiem jābūt vērstiem pret plaisām, grumbām, retināšanu, deformāciju un izmēru novirzēm. Apzīmogotajām detaļām ir jāpārbauda, ​​vai nav urbumu, malu kvalitātes un kritisko izmēru. Metinātajām konstrukcijām galvenās jomas ir metināšanas nepārtrauktība, porainība, plaisas, saplūšanas trūkums un blīvējuma veiktspēja.



Svarīgām konstrukcijas sastāvdaļām, piemēram, akumulatora pārsega plāksnēm, ir jāizveido uzticamības pārbaudes protokoli, pamatojoties uz izstrādājuma funkcionalitāti; tie ietver hermētiskuma pārbaudi, izmēru stabilitātes pārbaudi, termisko ciklu un mehāniskās izturības pārbaudi. Komponentiem, kas ietver drošības spiediena samazināšanas funkcijas, īpašs uzsvars jāliek uz atvēršanas spiediena un atvēršanas mehānisma konsekvences pārbaudi.



Tīrība ir vēl viens būtisks kontroles parametrs jaudas akumulatoru konstrukcijas komponentu ražošanā. Tādi procesi kā štancēšana, mehāniskā apstrāde un metināšana var radīt eļļas atliekas, metāla daļiņas un apstrādes gružus uz alumīnija apvalkiem un pārklājuma plāksnēm; tādēļ ir būtiskas atbilstošas ​​tīrīšanas procedūras, lai novērstu piesārņotāju iekļūšanu akumulatora elementā vai traucētu turpmākajiem metināšanas un izolācijas procesiem.





Tā kā jaudas akumulatoru sistēmas turpina sasniegt lielāku enerģijas blīvumu, akumulatoru korpusu un pārsegu plākšņu konstrukcija mainās no vienkāršas aizsardzības uz vieglu un integrētu konfigurāciju. Arvien lielāks skaits konstrukcijas sastāvdaļu ir nepieciešams, lai vienlaikus pildītu funkcijas, kas saistītas ar mehānisko aizsardzību, siltuma pārnesi, blīvējumu, elektrisko starpsavienojumu un drošību.



Ņemot vērā šo tendenci, prizmatisku litija bateriju, -piemēram, akumulatora nojumes-konstrukciju dizains prasa vairāku funkcionālo zonu telpisku integrāciju, vienlaikus stingri kontrolējot izmērus un svaru. Materiāla biezumu nevajadzētu samazināt tikai svara samazināšanas dēļ; tā vietā optimizācijā ir jāņem vērā lokalizētais spriegums, metināšanas zonas un drošības -kritiskās struktūras iezīmes.



Lielākiem akumulatora elementiem palielinātie korpusa izmēri rada sarežģītāku sprieguma sadalījumu materiāla formēšanas laikā. Veidņu konstrukcijai, eļļošanas apstākļiem un formēšanas ceļiem ir nepieciešama mērķtiecīga optimizācija, lai nodrošinātu lielformāta apvalku kopējo konsekvenci.



Vienlaikus turpina pieaugt akumulatoru strukturālo komponentu automatizētās ražošanas īpatsvars. Tādas tehnoloģijas kā automātiskā padeve, automatizētā štancēšana, līnijas vizuālā pārbaude, izmēru pārbaude un automatizētā metināšana palīdz samazināt manuālas apstrādes radītās izmaiņas un uzlabo konsekvenci liela apjoma ražošanā.





Nākotnē akumulatoru alumīnija korpusu ražošanā lielāks uzsvars tiks likts uz materiālu, veidņu un procesu sinerģisku dizainu. Paļaušanās tikai uz materiāla stiprības palielināšanu nevar atrisināt visas strukturālās problēmas; dziļi-ievilktiem apvalkiem materiāla elastība, formēšanas robežas un darba-sacietēšana ir vienlīdz svarīgas.



Turklāt vieglo konstrukciju komponentu virzība veicina plānāku lokšņu materiālu un lokalizētu stiegrojuma konstrukciju izstrādi. Optimizējot-šķērsgriezuma profilus, stingrākas ribas, lokalizētu biezumu un savienošanas metodes,-vienlaikus ievērojot drošības un kalpošanas laika prasības-, ražotāji var samazināt nevajadzīgu materiālu patēriņu. Alumīnija korpusiem un pārklājuma plāksnēm ir nepieciešami turpmāki izmēru precizitātes un metināšanas konsekvences uzlabojumi.



Palielinoties akumulatora elementu izmēram un tādu sistēmu integrācijas tehnoloģijām- kā CTP (šūna-uz-pakotnei) un CTC (šūna-uz-šasijai)-attīstoties, saskarnes starp strukturālajiem komponentiem un elementiem, dzesēšanas sistēmām un kopējām pakotnes struktūrām kļūst arvien ciešākas; līdz ar to pieaug ražošanas pielaides kontroles nozīme.



Attiecībā uz drošību sprādziendrošas -spiediena-reljefa struktūras joprojām būs galvenā elektroenerģijas akumulatora korpusa dizaina izpētes joma. Nākotnes drošības struktūras var vēl vairāk integrēt ar pārseguma plāksnēm, elektriskajiem savienojumiem un spiediena vadības sistēmām, lai samazinātu detaļu skaitu un uzlabotu telpisko efektivitāti.







Alumīnija jaudas bateriju korpusi nav tikai vienkāršas lokšņu metāla apstrādes izstrādājumi; tās ir sarežģītas konstrukcijas sastāvdaļas, kas rodas materiālu īpašību, formēšanas procesu, precīzās apstrādes, metināšanas tehnoloģiju un kvalitātes kontroles mijiedarbības rezultātā.



Materiāliem, piemēram, 3003, 5052, 6061 un 1060, ir atšķirīgas veiktspējas īpašības, un galīgajai materiāla izvēlei ir nepieciešams visaptverošs novērtējums, pamatojoties uz akumulatora arhitektūru, ražošanas procesiem un darbības vidi.



Lai panāktu vieglas akumulatoru konstrukcijas, materiāli priekšalumīnija pārsegiun apvalkiem ir jāpanāk optimāls līdzsvars starp svaru, izturību, formējamību, metināmību un blīvējuma uzticamību. Liela -formāta akumulatoru konstrukcijām svarīgs apsvērums ir arī izmēru stabilitāte pie ilgstošas- mehāniskās slodzes un temperatūras svārstībām.



Tā kā jauno enerģijas transportlīdzekļu un enerģijas uzglabāšanas tirgos arvien vairāk tiek pieprasīti produkti ar augstu drošību, augstu enerģijas blīvumu un augstu konsekvenci, akumulatoru strukturālo komponentu ražošana attīstās. Nozare pāriet no vienkāršiem štancēšanas procesiem uz integrētu pieeju, kas ietver materiālu izvēli, konstrukciju projektēšanu, precīzu formēšanu, automatizētu metināšanu un kvalitātes kontroli no gala{1}}līdz{2}}galam.



No inženiertehniskā iepirkuma viedokļa alumīnija akumulatoru korpusu un pārsegu plākšņu piegādātāju novērtējumā galvenā uzmanība jāpievērš materiālu kategorijām un rūdījumam, formēšanas iespējām, kritisko izmēru kontrolei, metināšanas un blīvēšanas iespējām un partijas konsekvencei, nevis jāpaļaujas tikai uz materiālu cenām vai -vienības apstrādes izmaksām kā novērtējuma pamatu.
